مرحبًا يا من هناك! كمورد لمحولات الطاقة الجافة، غالبًا ما يتم سؤالي عن قدرة تحمل الدائرة القصيرة لهذه المحولات. إنه جانب حاسم يمكن أن يؤثر بشكل كبير على أداء الأنظمة الكهربائية وسلامتها. لذلك، دعونا نتعمق ونستكشف ما تعنيه حقًا قدرة تحمل الدائرة القصيرة لمحول الطاقة الجافة.
أولاً، ما هي قدرة تحمل الدائرة القصيرة بالضبط؟ حسنًا، بعبارات بسيطة، إنها قدرة محول الطاقة الجافة على تحمل الضغوط الميكانيكية والحرارية الناتجة عن حدث قصر الدائرة الكهربائية دون التعرض لأي ضرر كبير. تحدث دائرة كهربائية قصيرة عندما يكون هناك اتصال غير مقصود منخفض المقاومة بين نقطتين في الدائرة الكهربائية، مما قد يؤدي إلى زيادة مفاجئة وهائلة في تدفق التيار.
خلال دائرة كهربائية قصيرة، يولد التيار العالي قوى مغناطيسية شديدة داخل المحول. يمكن لهذه القوى أن تتسبب في تحرك اللفات أو تشوهها أو حتى كسرها إذا لم يكن المحول مصممًا للتعامل معها. بالإضافة إلى ذلك، يؤدي زيادة التيار أيضًا إلى ارتفاع سريع في درجة الحرارة، مما قد يؤدي إلى تلف المواد العازلة وتقليل عمر المحول.
إذًا، كيف يمكننا قياس قدرة تحمل الدائرة القصيرة لمحول الطاقة الجاف؟ هناك عاملان رئيسيان يجب مراعاتهما: الصمود الميكانيكي والصمود الحراري.
الصمود الميكانيكي
يشير الصمود الميكانيكي إلى قدرة المحول على تحمل القوى الميكانيكية الناتجة عن تيار الدائرة القصيرة. تتناسب هذه القوى مع مربع التيار، وبالتالي فإن دائرة كهربائية قصيرة يمكن أن تنتج قوى عالية للغاية. لضمان السلامة الميكانيكية، تم تصميم وبناء ملفات المحولات لتكون صلبة بما يكفي لمقاومة هذه القوى.
تتمثل إحدى طرق تعزيز التحمل الميكانيكي في استخدام موصلات ومواد عازلة عالية الجودة. على سبيل المثال، تستخدم بعض محولات الطاقة الجافة موصلات نحاسية تتمتع بموصلية كهربائية ممتازة وقوة ميكانيكية. اللفات أيضًا ملفوفة بإحكام ومدعومة بهياكل قوية لمنع الحركة أثناء حدوث ماس كهربائي.
جانب آخر مهم هو تصميم قلب المحول. يوفر القلب مسارًا مغناطيسيًا للمحول ويساعد على تقليل التسرب المغناطيسي. يمكن للنواة المصممة جيدًا أن تساعد أيضًا في توزيع القوى المغناطيسية بالتساوي عبر اللفات، مما يقلل من خطر التلف الميكانيكي.
الصمود الحراري
من ناحية أخرى، يشير الصمود الحراري إلى قدرة المحول على تحمل الحرارة الناتجة عن تيار الدائرة القصيرة. خلال دائرة كهربائية قصيرة، يمكن أن يكون التيار أعلى بعدة مرات من تيار التشغيل العادي، مما قد يسبب زيادة سريعة في درجة الحرارة. إذا ارتفعت درجة الحرارة بشكل كبير جدًا، فقد يؤدي ذلك إلى إتلاف المواد العازلة ويؤدي إلى تعطل المحول.
ولضمان التحمل الحراري، تم تصميم محولات الطاقة الجافة بأنظمة تبريد مناسبة. على سبيل المثال، تستخدم بعض المحولات تبريد الهواء الطبيعي، حيث يتم تبديد الحرارة من خلال سطح اللفات والعلبة. يستخدم البعض الآخر تبريد الهواء القسري، حيث يتم استخدام المراوح لتدوير الهواء حول المحول وإزالة الحرارة بشكل أكثر كفاءة.
بالإضافة إلى أنظمة التبريد، تلعب المواد العازلة المستخدمة في المحولات أيضًا دورًا حاسمًا في التحمل الحراري. تتمتع المواد العازلة عالية الجودة بمقاومة حرارية جيدة ويمكنها تحمل درجات الحرارة العالية دون أن تتحلل. على سبيل المثال، تستخدم بعض محولات الطاقة الجافة عزل راتنجات الإيبوكسي، الذي يتمتع بخصائص حرارية وكهربائية ممتازة.
المعايير والاختبار
لضمان قدرة محولات الطاقة الجافة على تحمل الدائرة القصيرة، هناك العديد من المعايير الدولية وإجراءات الاختبار المعمول بها. على سبيل المثال، نشرت اللجنة الكهروتقنية الدولية (IEC) معايير مثل IEC 60076-5، والتي تحدد متطلبات اختبار تحمل الدائرة القصيرة لمحولات الطاقة.
أثناء اختبار ماس كهربائى، يتعرض المحول لمحاكاة ماس كهربائى لفترة زمنية محددة. يقيس الاختبار قدرة المحول على تحمل الضغوط الميكانيكية والحرارية الناتجة عن قصر الدائرة الكهربائية. إذا اجتاز المحول الاختبار، فهذا يعني أنه يلبي المعايير المطلوبة لقدرة تحمل الدائرة القصيرة.
أهمية قدرة تحمل الدائرة القصيرة
تعد قدرة تحمل الدائرة القصيرة لمحول الطاقة الجافة أمرًا بالغ الأهمية لعدة أسباب. أولا وقبل كل شيء، فإنه يضمن سلامة النظام الكهربائي. المحول الذي يمكنه تحمل الدوائر القصيرة دون حدوث ضرر يقلل من خطر الحرائق الكهربائية والمخاطر الأخرى.
ثانيا، يساعد في الحفاظ على موثوقية النظام الكهربائي. يمكن للمحول الذي يفشل خلال دائرة كهربائية قصيرة أن يتسبب في انقطاع التيار الكهربائي وتعطيل العمليات. من خلال اختيار محول ذو قدرة عالية على تحمل دائرة القصر، يمكنك تقليل مخاطر التوقف عن العمل وضمان التشغيل المستمر للنظام الكهربائي الخاص بك.
وأخيرًا، يمكن أن يوفر لك المال أيضًا على المدى الطويل. قد يكون المحول الذي يحتاج إلى الاستبدال بسبب تلف الدائرة القصيرة مكلفًا. من خلال الاستثمار في محول عالي الجودة يتمتع بقدرة جيدة على تحمل دائرة القصر، يمكنك تجنب تكلفة الاستبدال وتقليل نفقات الصيانة الإجمالية.
محولات الطاقة الجافة لدينا
في شركتنا، نقدم مجموعة واسعة من محولات الطاقة الجافة ذات قدرة تحمل ممتازة لدائرة القصر. ملكنامحول النوع الجاف المعزول بالهواءتم تصميمه للتطبيقات التي تكون فيها المساحة محدودة وتتطلب موثوقية عالية. يستخدم تبريد الهواء الطبيعي وله تصميم مدمج، مما يجعله مثاليًا للتركيبات الداخلية.

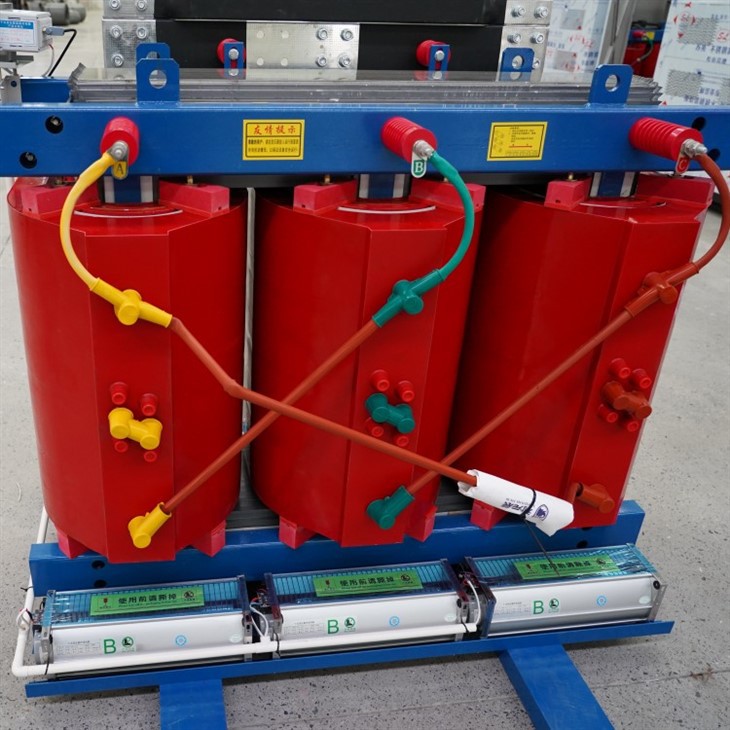

ملكنامحولات المحطة الفرعية من النوع الجافمناسب للاستخدام في المحطات الفرعية وغيرها من التطبيقات ذات الجهد العالي. إنه ذو بناء قوي ومصمم لتحمل البيئة القاسية للمحطة الفرعية.
ولدينامحول توزيع الراتنج المصبوبيعد خيارًا شائعًا لشبكات التوزيع. إنه يستخدم عزل راتنجات الإيبوكسي، والذي يوفر خصائص كهربائية وحرارة ممتازة، ولديه قدرة عالية على تحمل دائرة القصر.
خاتمة
في الختام، تعد قدرة تحمل الدائرة القصيرة لمحولات الطاقة الجافة عاملاً حاسماً لا ينبغي إغفاله. إنه يضمن سلامة وموثوقية وطول عمر النظام الكهربائي. من خلال فهم العوامل التي تؤثر على قدرة تحمل الدائرة القصيرة واختيار محول عالي الجودة، يمكنك حماية استثماراتك وتجنب فترات التوقف المكلفة.
إذا كنت في السوق لشراء محول طاقة جاف، فنحن نحب أن نسمع منك. يمكن لفريق الخبراء لدينا مساعدتك في اختيار المحول المناسب لاحتياجاتك الخاصة وتزويدك بجميع المعلومات التي تحتاجها لاتخاذ قرار مستنير. لذا، لا تتردد في التواصل معنا وبدء محادثة حول متطلباتك.
مراجع
- اللجنة الكهروتقنية الدولية (IEC). IEC 60076-5: محولات الطاقة - الجزء 5: القدرة على تحمل دوائر القصر.
