ما هي الاختلافات بين محولات الطاقة الكبيرة والصغيرة؟
تعد محولات الطاقة مكونات أساسية في أنظمة الطاقة الكهربائية، حيث تلعب دورًا حاسمًا في رفع أو خفض مستويات الجهد لضمان كفاءة نقل وتوزيع الطاقة. عندما يتعلق الأمر بمحولات الطاقة، يمكن تصنيفها على نطاق واسع إلى محولات طاقة كبيرة وصغيرة بناءً على قدرتها وتصميمها وتطبيقها. كمورد لمحولات الطاقة الكبيرة، أود أن أتعمق في الاختلافات بين هذين النوعين من المحولات.
القدرة وتقييم الطاقة
أحد الاختلافات الأكثر وضوحًا بين محولات الطاقة الكبيرة والصغيرة يكمن في قدرتها وتصنيف الطاقة. عادةً ما يكون لمحولات الطاقة الصغيرة معدل طاقة يتراوح من بضعة فولت - أمبير (VA) إلى عدة كيلو فولت - أمبير (kVA). يتم استخدامها بشكل شائع في تطبيقات الطاقة المنخفضة مثل الأجهزة المنزلية والأجهزة الإلكترونية والمعدات الصناعية صغيرة الحجم. على سبيل المثال، قد يكون لمحول الطاقة الموجود في شاحن الهاتف المحمول تصنيف يبلغ عدد قليل من فولت أمبير فقط، في حين أن المحول الصغير المستخدم في نظام إضاءة مكتب صغير يمكن أن يكون له تصنيف يتراوح بين بضع مئات من فولت أمبير إلى بضعة كيلو فولت أمبير.
من ناحية أخرى، تتمتع محولات الطاقة الكبيرة بتصنيفات طاقة أعلى بكثير، وغالبًا ما تبدأ من عدة ميغا فولت - أمبير (MVA) وتصل إلى مئات MVA. تستخدم هذه المحولات في شبكات نقل وتوزيع الجهد العالي لنقل كميات كبيرة من الطاقة الكهربائية لمسافات طويلة. على سبيل المثال، في محطة توليد الطاقة واسعة النطاق، يمكن أن تحتوي محولات الرفع المستخدمة لزيادة الجهد للنقل لمسافات طويلة على تقييمات تصل إلى مئات MVA. تتيح القدرة العالية لمحولات الطاقة الكبيرة التعامل مع الأحمال الكهربائية الهائلة التي تتطلبها الصناعات والمدن ومشاريع البنية التحتية واسعة النطاق.
الحجم المادي والبناء
كما يختلف الحجم المادي لمحولات الطاقة الكبيرة والصغيرة بشكل كبير. محولات الطاقة الصغيرة مدمجة وخفيفة الوزن نسبيًا. ويمكن تركيبها بسهولة في حاويات صغيرة أو دمجها في لوحات الدوائر الإلكترونية. غالبًا ما يكون بنائها أبسط، مع عدد أقل من لفات الأسلاك في اللفات وأحجام أساسية أصغر. عادةً ما تكون المواد العازلة المستخدمة في المحولات الصغيرة مصممة لجهود أقل ويمكن أن تكون أكثر مرونة وأقل حجمًا.
وفي المقابل، فإن محولات الطاقة الكبيرة ضخمة الحجم والوزن. وهي تتطلب مساحات كبيرة مخصصة للتركيب، مثل محطات المحولات الفرعية. يعد بناء محولات الطاقة الكبيرة أكثر تعقيدًا. تحتوي على نوى كبيرة مصنوعة من مواد مغناطيسية عالية الجودة للتعامل مع التدفقات المغناطيسية العالية المرتبطة بنقل الطاقة الكبيرة. تصنع اللفات من موصلات سميكة من النحاس أو الألومنيوم لتحمل تيارات كبيرة، ويتم عزلها بعناية بمواد عازلة عالية الجهد مثل الورق المشرب بالزيت أو العوازل الاصطناعية. يتطلب الحجم الكبير والبناء المعقد لهذه المحولات أيضًا ترتيبات خاصة للمناولة والنقل.
مستويات الجهد
عادةً ما يتم تصميم محولات الطاقة الصغيرة لتطبيقات الجهد المنخفض. يتم استخدامها لتخفيض جهد الإمداد المنزلي أو الصناعي القياسي (على سبيل المثال، 110 فولت أو 220 فولت) لخفض الفولتية المناسبة لتشغيل الأجهزة الإلكترونية. على سبيل المثال، قد يقوم محول صغير في شاحن الكمبيوتر المحمول بتخفيض جهد الإدخال 220 فولت إلى 12 فولت أو 19 فولت ليستخدمه الكمبيوتر المحمول.
ومع ذلك، يتم استخدام محولات الطاقة الكبيرة لتطبيقات الجهد العالي. يتم استخدامها في شبكات نقل الطاقة لزيادة الجهد المتولد في محطات الطاقة (عادةً في نطاق بضعة كيلو فولت) إلى جهد مرتفع جدًا (على سبيل المثال، 110 كيلو فولت، 220 كيلو فولت، أو حتى أعلى) من أجل النقل الفعال لمسافات طويلة. عند طرف الاستقبال من خط النقل، يتم استخدام محولات خفض الجهد لخفض الجهد العالي إلى مستوى مناسب للتوزيع على المستهلكين، مثل 10 كيلو فولت أو 35 كيلو فولت للمناطق الصناعية والتجارية و400 فولت للمناطق السكنية.
متطلبات التبريد
ونظرًا للكمية الكبيرة من الطاقة المنقولة، تولد محولات الطاقة الكبيرة كمية كبيرة من الحرارة. ولذلك، فإنها تحتاج إلى أنظمة تبريد متطورة للحفاظ على درجة حرارة التشغيل ضمن نطاق آمن. تشمل طرق التبريد الشائعة لمحولات الطاقة الكبيرة التبريد المغمور بالزيت، حيث يتم تعبئة المحول بالزيت العازل الذي لا يوفر العزل الكهربائي فحسب، بل يعمل أيضًا كمبرد. يتم توزيع الزيت من خلال مشعات أو مبادلات حرارية لتبديد الحرارة. قد تستخدم بعض المحولات الكبيرة أيضًا أنظمة تبريد قسرية - الهواء أو الماء - بالإضافة إلى تبريد الزيت لتعزيز كفاءة التبريد.
من ناحية أخرى، تولد محولات الطاقة الصغيرة حرارة قليلة نسبيًا بسبب انخفاض معدلات الطاقة الخاصة بها. في كثير من الحالات، يكون تبريد الهواء الطبيعي كافيًا لإبقائها في درجة حرارة تشغيل مناسبة. قد تحتوي على فتحات تهوية بسيطة أو زعانف في حاوياتها لتسهيل تبديد الحرارة.
التكلفة والاستثمار
تختلف تكلفة محولات الطاقة الكبيرة والصغيرة أيضًا بشكل كبير. تعتبر محولات الطاقة الصغيرة غير مكلفة بشكل عام نظرًا لصغر حجمها وبنيتها البسيطة وانخفاض معدلات الطاقة. يتم إنتاجها بكميات كبيرة، مما يقلل من تكلفتها لكل وحدة. وهذا يجعلها ميسورة التكلفة لمجموعة واسعة من التطبيقات، بدءًا من الإلكترونيات الاستهلاكية وحتى الاستخدامات الصناعية صغيرة الحجم.
ومع ذلك، فإن محولات الطاقة الكبيرة باهظة الثمن. تساهم المواد عالية الجودة وعمليات التصنيع المعقدة والحجم الكبير في ارتفاع تكلفتها. بالإضافة إلى ذلك، يتطلب تركيب وصيانة ونقل محولات الطاقة الكبيرة أيضًا استثمارات كبيرة. يمكن أن تتراوح تكلفة محول الطاقة الكبير من مئات الآلاف إلى ملايين الدولارات، اعتمادًا على قدرته ومواصفاته.
سيناريوهات التطبيق
تستخدم محولات الطاقة الصغيرة على نطاق واسع في مجموعة متنوعة من التطبيقات منخفضة الطاقة. وهي موجودة في الأجهزة المنزلية اليومية مثل أجهزة التلفزيون والراديو وأفران الميكروويف. وفي القطاع الصناعي، يتم استخدامها في دوائر التحكم، والآلات الصغيرة، وأنظمة التشغيل الآلي. كما أنها ضرورية في صناعة الاتصالات لتشغيل معدات الاتصالات صغيرة الحجم.
تستخدم محولات الطاقة الكبيرة بشكل رئيسي في قطاعات توليد الطاقة ونقلها وتوزيعها. فهي العمود الفقري للشبكة الكهربائية، مما يتيح النقل الفعال لكميات كبيرة من الطاقة الكهربائية من محطات توليد الطاقة إلى المستهلكين لمسافات طويلة. بالإضافة إلى ذلك، تُستخدم محولات الطاقة الكبيرة أيضًا في المجمعات الصناعية الكبيرة، مثل مصانع الصلب، ومصانع الكيماويات، ومنشآت التصنيع واسعة النطاق، حيث توفر طاقة الجهد العالي اللازمة للآلات والمعدات الثقيلة.
الأداء والكفاءة
تم تصميم محولات الطاقة الكبيرة لتعمل بكفاءة عالية لتقليل فقد الطاقة أثناء النقل والتوزيع. لقد تم تصميمها بحيث تكون خسائرها الأساسية وخسائر النحاس منخفضة. يتم تقليل الخسائر الأساسية باستخدام مواد مغناطيسية عالية الجودة مع انخفاض التباطؤ وفقدان التيار الدوامي. يتم تقليل خسائر النحاس إلى الحد الأدنى باستخدام موصلات سميكة ذات مقاومة منخفضة. يمكن لمحولات الطاقة الكبيرة الحديثة تحقيق كفاءة تزيد عن 99%، وهو أمر بالغ الأهمية لتقليل هدر الطاقة في شبكة الطاقة.
تهدف محولات الطاقة الصغيرة أيضًا إلى تحقيق كفاءة عالية، ولكن نظرًا لتصنيفات الطاقة المنخفضة والتصميم الأبسط، فقد تكون كفاءتها أقل قليلاً مقارنة بمحولات الطاقة الكبيرة. ومع ذلك، بالنسبة للعديد من التطبيقات منخفضة الطاقة، قد لا يكون الاختلاف في الكفاءة بنفس القدر من الأهمية كما هو الحال في أنظمة نقل الطاقة العالية.

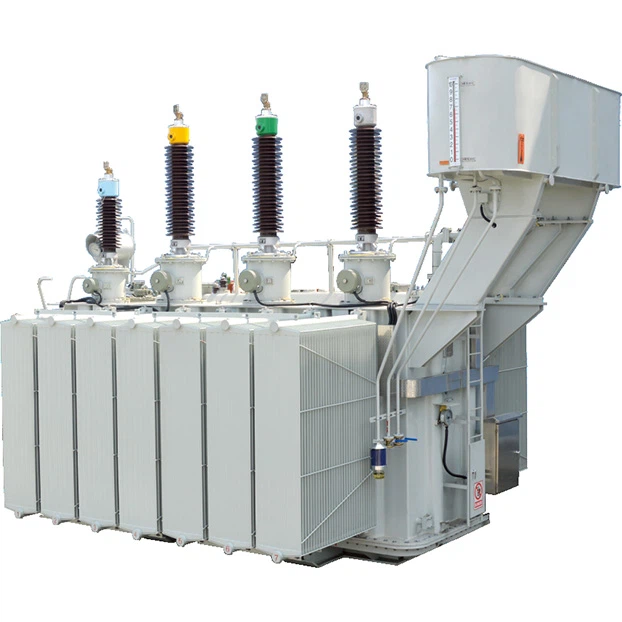

كمورد لمحولات الطاقة الكبيرة، فإننا نقدم مجموعة واسعة من المنتجات لتلبية الاحتياجات المتنوعة لعملائنا. ملكنامحول طاقة عالي الجهدتم تصميمه للتعامل مع تطبيقات الجهد العالي بأداء وموثوقية ممتازين. نحن نقدم أيضامحولات الطاقة المخصصةالتي يمكن تصميمها وفقًا لمتطلبات محددة، مما يضمن حصول عملائنا على الحل الأنسب لمشاريعهم. بالإضافة إلى ذلك، لدينامحول طاقة التيار المتردديعد خيارًا شائعًا لأنظمة الطاقة ذات التيار المتردد.
إذا كنت في حاجة إلى محولات طاقة كبيرة لمشروع الطاقة الخاص بك، سواء كان ذلك تركيبًا صناعيًا واسع النطاق أو ترقية شبكة الطاقة، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يقدم لك المشورة المهنية والدعم طوال عملية الشراء. لا تتردد في الاتصال بنا لمناقشة احتياجاتك الخاصة وبدء مفاوضات الشراء.
مراجع
- جروفر، بي كيه (2018). أنظمة الطاقة الكهربائية. بيرسون الهند.
- تشابمان، سج (2012). أساسيات الآلات الكهربائية. ماكجرو - هيل التعليم.
- ستيفنسون، دبليو دي (1982). عناصر تحليل نظام الطاقة. ماكجرو - هيل.
